Um cilindro que sai 5 mm do escudo parte-se com um alicate. Calcule a medida certa.
Medida do cilindro europeu em A/B, arredondada para cima ao tamanho que se vende, com a conta à vista. Serve para trocar cilindro de porta no Porto sem comprar a medida errada.
Calculadora da medida do cilindro
Escolha o tipo de porta para começar com valores habituais, depois acerte com a sua régua. O resultado muda enquanto escreve.
Sem ele, faça a conta à mão com a fórmula acima: some a metade da porta, a espessura do escudo e 1 mm para o lado de fora; faça o mesmo para dentro com a roseta e 3 mm. Arredonde cada lado para cima ao múltiplo de 5 seguinte, a partir de 30. Ou ligue +351 675 5747 e medimos consigo ao telefone.
Quatro medidas, uma régua
- Espessura da porta. Na zona do cilindro, de face a face, sem contar com o escudo. Portas interiores andam pelos 40 mm, de entrada em madeira pelos 45, blindadas entre 60 e 80.
- Distância exterior ao came. Do parafuso de fixação, na testa da fechadura, até à face de fora da porta. Na maioria das fechaduras é metade da porta; nas blindadas quase nunca é.
- Escudo exterior. A espessura da peça aparafusada por fora à volta do cilindro. Espelho fino dá 2 a 3 mm, escudo de proteção 12 a 22.
- Roseta interior. A mesma coisa do lado de dentro. Zero se o cilindro sai direto da madeira.

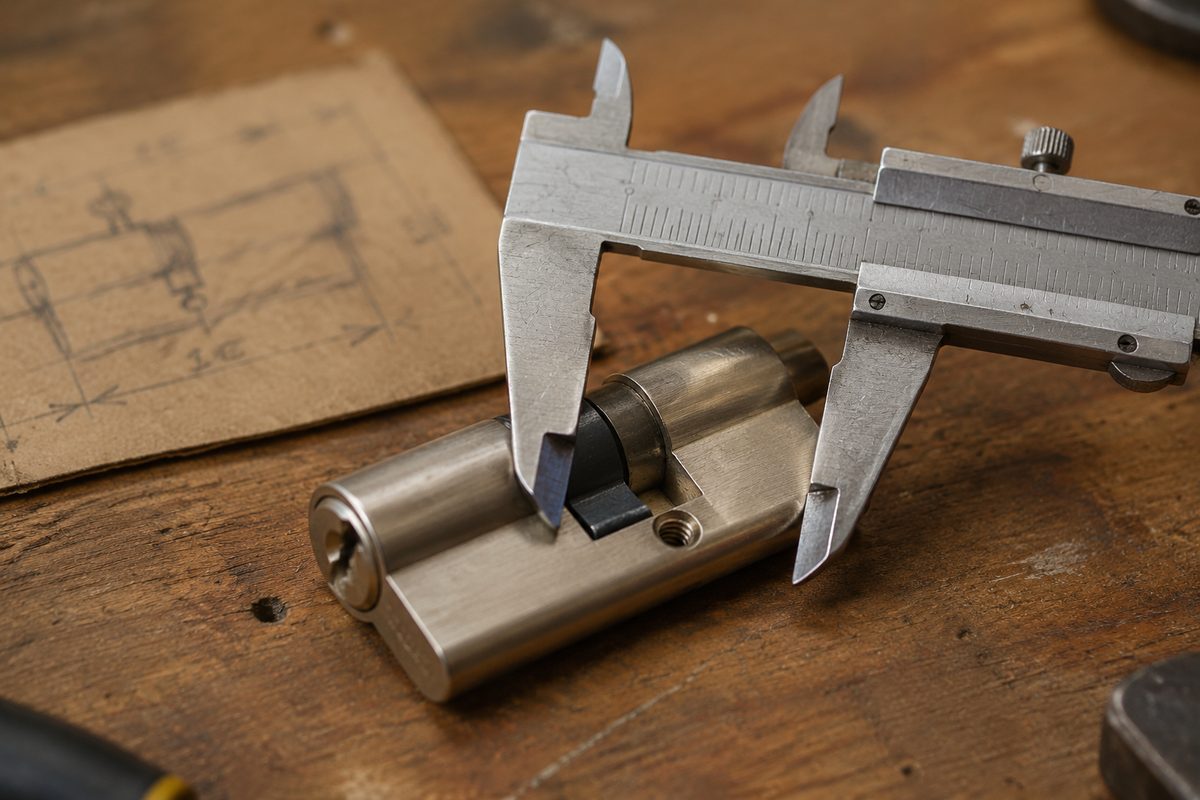

Se já tem o cilindro tirado, meça-o diretamente com um paquímetro: do centro do furo do parafuso até cada ponta. É mais rápido e diz-lhe o que tinha. Não diz se o que tinha estava certo.
Por fora, o menos possível. Por dentro, com folga.
O cilindro vende-se em passos de 5 mm. Se a conta dá 27 mm para fora, o cilindro é de 30 e sai 3 mm. Se dá 31, o seguinte é 35 e sai 4. É aí que a calculadora mostra o aviso.
Com mais de 3 mm à mostra, um alicate de pressão agarra o cilindro e parte-o pela linha do parafuso. É a forma de arrombamento mais vista em portas de prédio do Porto, e não precisa de ferramenta especial. A saída é um escudo mais grosso, que come a saliência, ou um cilindro de segurança com linha de rotura, que parte à frente e deixa o mecanismo lá dentro a trancar.
Por dentro é ao contrário. Um lado curto demais deixa a chave sem espaço para os dedos, e um botão de rodar precisa de 5 mm extra. Por isso a saliência interior começa em 3.
- 30/30
- 30/35
- 30/40
- 35/35
- 35/45
- 40/40
- 40/50
- 45/55
Trazemos cilindros de 30/30 a 45/55 na carrinha. Medidas fora disso encomendam-se.
Três portas, três contas
Exemplos resolvidos com a mesma fórmula da calculadora. Os números são de referência; a sua porta mede-se.
| Porta | Espessura / distância ao came | Escudo / roseta | Conta A | Conta B | Cilindro |
|---|---|---|---|---|---|
| Interior | 40 / 20 | 2 / 2 | 20 + 2 + 1 = 23 → 30 | 20 + 2 + 3 = 25 → 30 | 30/30 |
| Entrada em madeira | 45 / 22,5 | 3 / 3 | 22,5 + 3 + 1 = 26,5 → 30 | 22,5 + 3 + 3 = 28,5 → 30 | 30/30 |
| Blindada com escudo | 70 / 35 | 12 / 4 | 35 + 12 + 1 = 48 → 50 | 35 + 4 + 3 = 42 → 45 | 50/45, encomenda |
Repare no terceiro caso. A porta blindada tem o lado de fora maior por causa do escudo, e a medida já passa dos 45 mm: não anda na carrinha. É por isso que numa porta blindada pedimos fotografia antes de sair.
Mande a medida, dizemos o preço
A medida calculada entra sozinha no campo abaixo. O preço é mão de obra fixa mais o cilindro escolhido, que varia com a medida e com a gama.
Confirmamos a medida na porta antes de montar. Se na porta a medida for outra, dizemos antes de montar e o preço acompanha. Ver como corre uma troca de cilindro.
